Marca

Gigabyte

Modelo

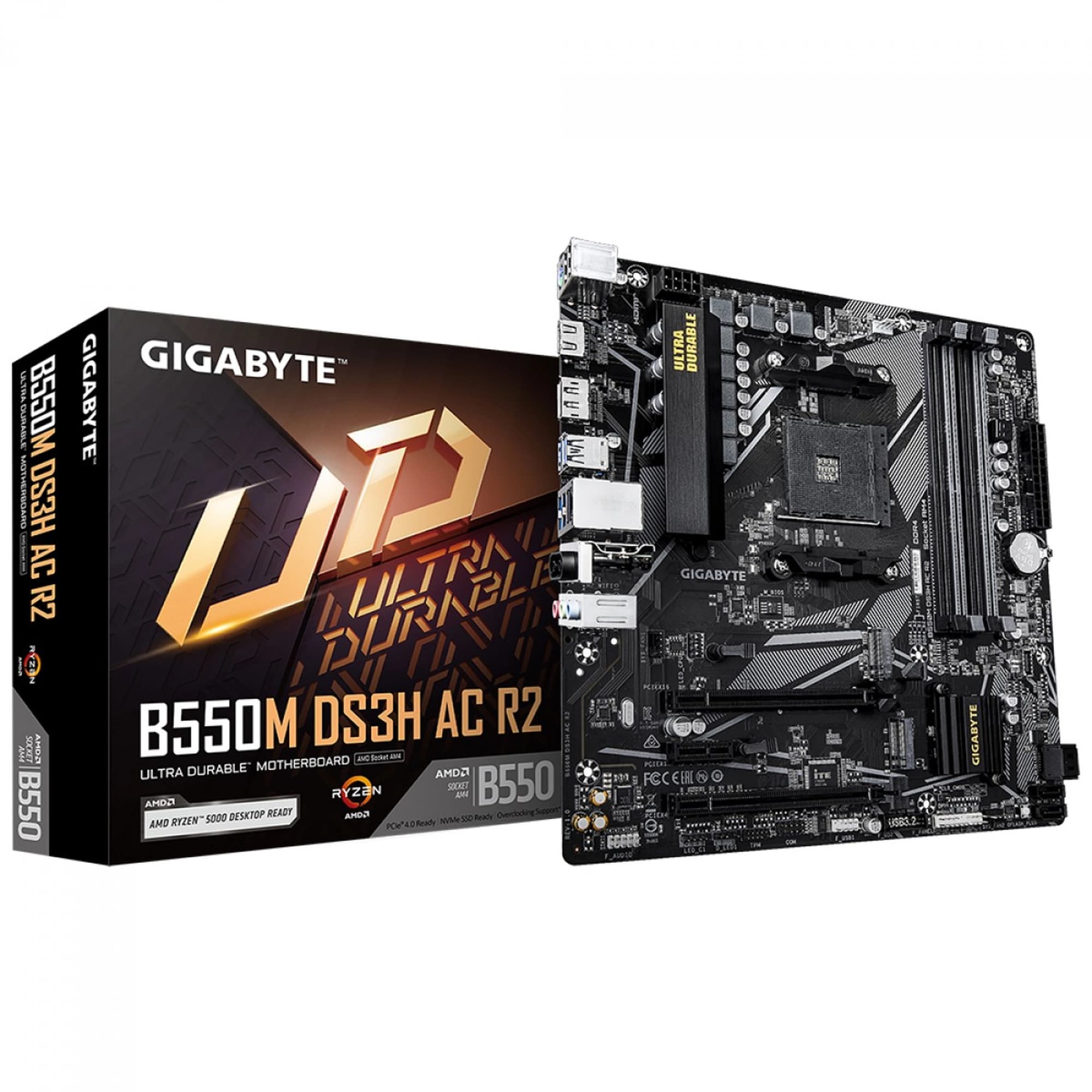

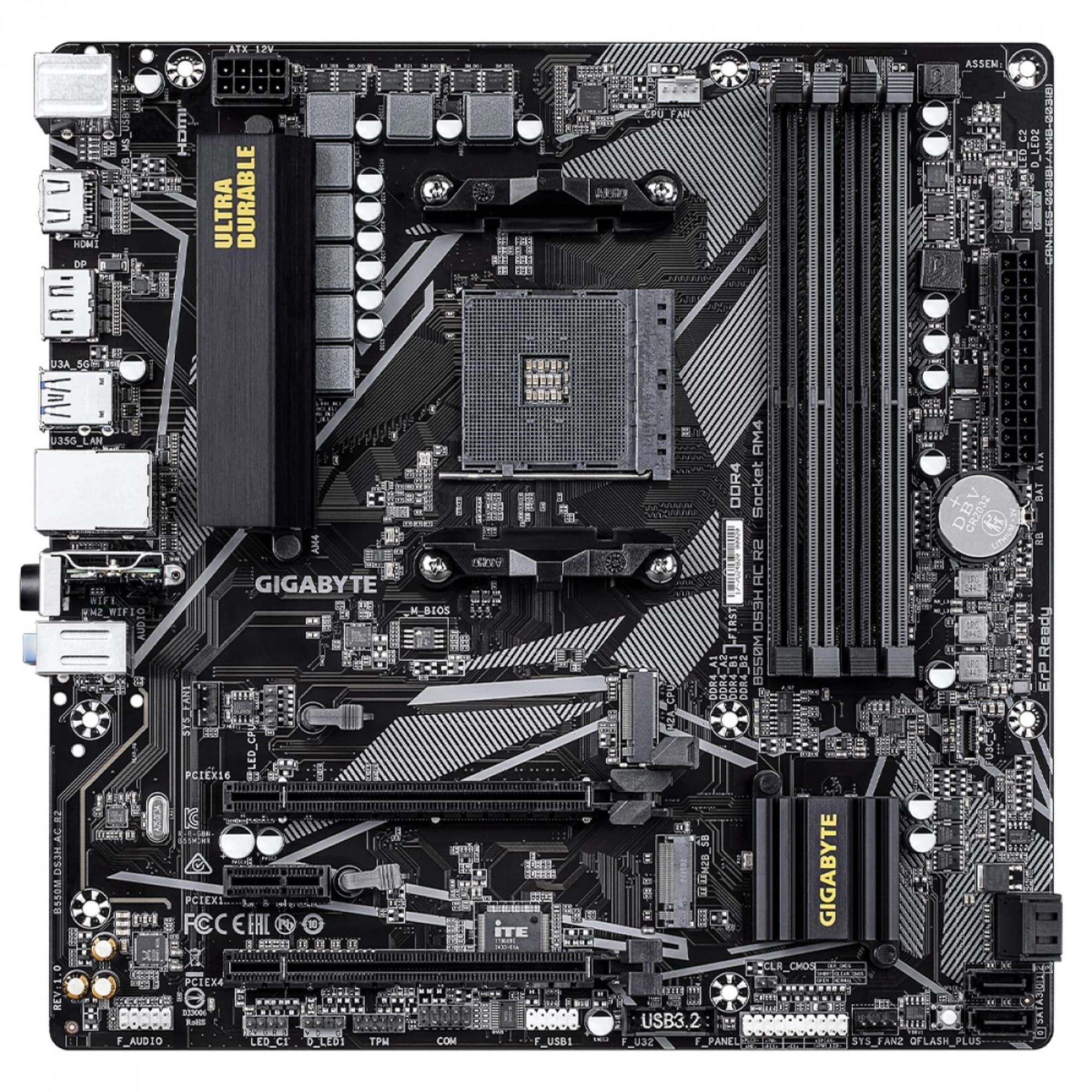

B550M DS3H AC R2

CPU

AMD Socket AM4, suporte para

Processadores AMD Ryzen™ série 5000 G/Processadores AMD Ryzen™ série 5000/Processadores AMD Ryzen™ série 4000 G/ ProcessadoresAMD Ryzen™ série 3000 G/Processadores AMD Ryzen™ série 3000(Acesse o site da GIGABYTE para ver a lista mais recente de CPUs suportadas.)

Chipset

AMD B550

Memória

4 soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de 32 GB para um único DIMM) de memória do sistemaSuporte para módulos de memória DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MT/sArquitetura de memória de canal duploSuporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16Suporte para módulos de memória Extreme Memory Profile (XMP)(a configuração da CPU e da memória pode afetar a capacidade de memória suportada ) tipos de memória, taxa de dados (velocidade) e número de módulos DRAM, consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráfico integrado

Processador gráfico integrado com suporte a gráficos AMD Radeon™:1 x DisplayPort, suportando uma resolução máxima de 5120x2880 a 60 HzSuporte para DisplayPort versão 1.4, HDCP 2.3 e HDR.1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 HzSuporte para a versão HDMI 2.1, HDCP 2.3 e HDR.* Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.(As especificações gráficas podem variar dependendo do suporte da CPU.)Memória compartilhada máxima de 16 GB

Áudio

CODEC Realtek® ALC1220A saída de linha do painel traseiro suporta áudio DSD.Áudio de alta definição2/4/5.1/7.1 canaisVocê pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

Chip LAN Realtek® GbE (10/100/1000 Mbit )

Módulo de comunicação sem fio

Realtek® Wi-Fi RTL8821CEWIFI 802.11 a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHzBLUETOOTH 5.0Suporte para o padrão sem fio 11ac(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão

1 slot PCI Express x16 (PCIEX16), integrado na CPU:Os processadores AMD Ryzen™ série 5000/3000 suportam o modo PCIe 4.0 x16Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam o modo PCIe 3.0x16O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset

1 x slot PCI Express x16 (PCIEX4), com suporte a PCIe 3.0 e execução a x41 x slot PCI Express x1 (PCIEX1), com suporte a PCIe 3.0 e execução a x1

Interface de armazenamento

1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2280:Os processadores AMD Ryzen™ série 5000/3000 suportam SSDs SATA e PCIe 4.0x4/x2Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam SSDs SATA e PCIe 3.0 x4/x21 x conector M.2 (M2B_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 SATA e PCIe 3.0 x24 x conectores SATA 6Gb/sSuporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe Suportepara RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU

4 portas USB 3.2 Gen 1 no painel traseiro

Chipset

1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores internos de E/S

1 x conector de alimentação principal ATX de 24 pinos1 x conector de alimentação ATX de 12 V de 8 pinos1 x conector de ventoinha da CPU2 x conectores de ventoinha do sistema2 x conectores de tira de LED endereçáveis2 x conectores de tira de LED RGB1 x conector de tira de LED do cooler da CPU/tira de LED RGB2 x conectores de soquete M.2 34 x conectores SATA 6 Gb/s1 x conector do painel frontal1 x conector de áudio do painel frontal1 x conector USB Tipo-C®, com suporte a USB 3.2 Gen 11 x conector USB 3.2 Gen 11 x conector USB 2.0/1.11 x conector Trusted Platform Module (TPM) (2x6 pinos, somente para o módulo GC-TPM2.0_S)1 x conector de porta serial1 x jumper Clear CMOS1 x botão Q-Flash Plus

Conectores do painel traseiro

2 portas USB 2.0/1.11 porta PS/2 para teclado/mouse1 porta HDMI (Observação)1 DisplayPort (Observação)4 portas USB 3.2 Gen 11 porta RJ-452 conectores de antena3 conectores de áudio(Observação) O suporte real pode variar de acordo com a CPU.

Controlador de E/S

Chip controlador de E/S iTE

Monitoramento de H/W

Detecção de tensãoDetecção de temperaturaDetecção de velocidade do ventiladorAviso de superaquecimentoAviso de falha do ventiladorControle de velocidade do ventiladorO suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.

BIOS

1 flash de 256 MbitsUso de BIOS UEFI AMI licenciadoPnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Suporte para APP CenterOs aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.@BIOSEasyTuneON/OFF ChargeSmart BackupSystem Visualizador de informaçõesSuporte para instalação Xpress

Software

Norton Internet Security ( versão OEM)Software de gerenciamento de largura de banda LAN

Sistema operacional

Suporte para Windows 11 de 64 bitsSuporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX; 24,4 cm x 24,4 cm
