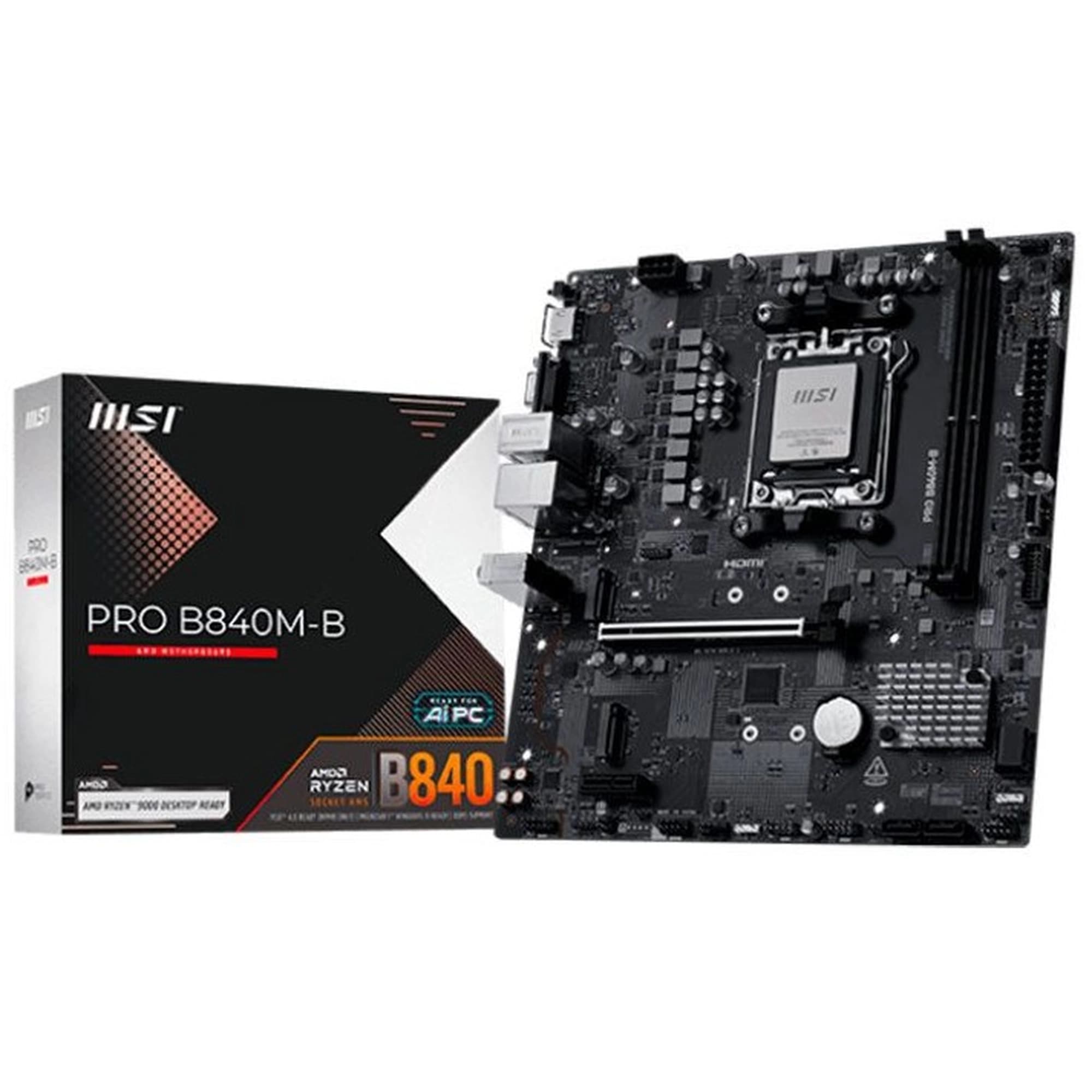

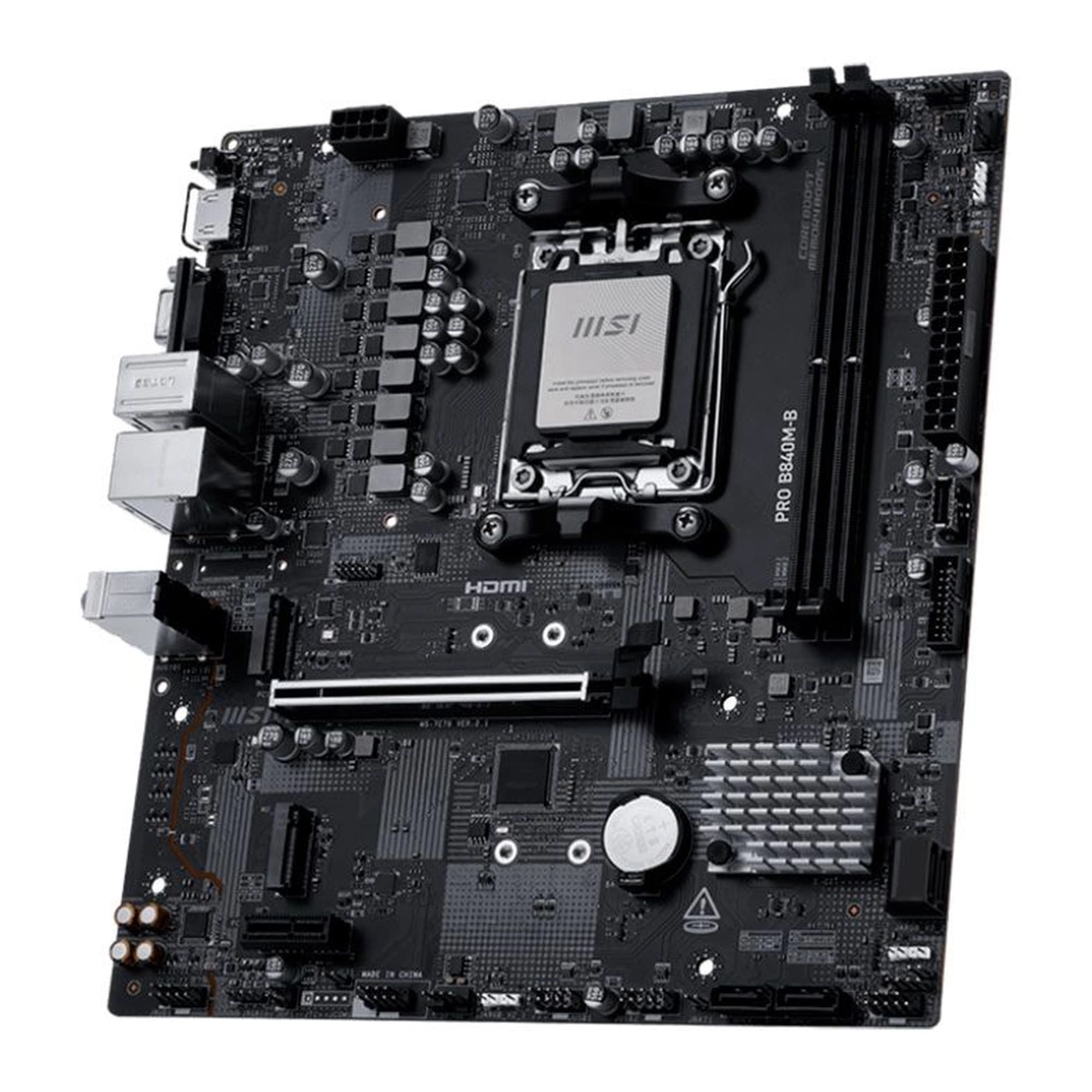

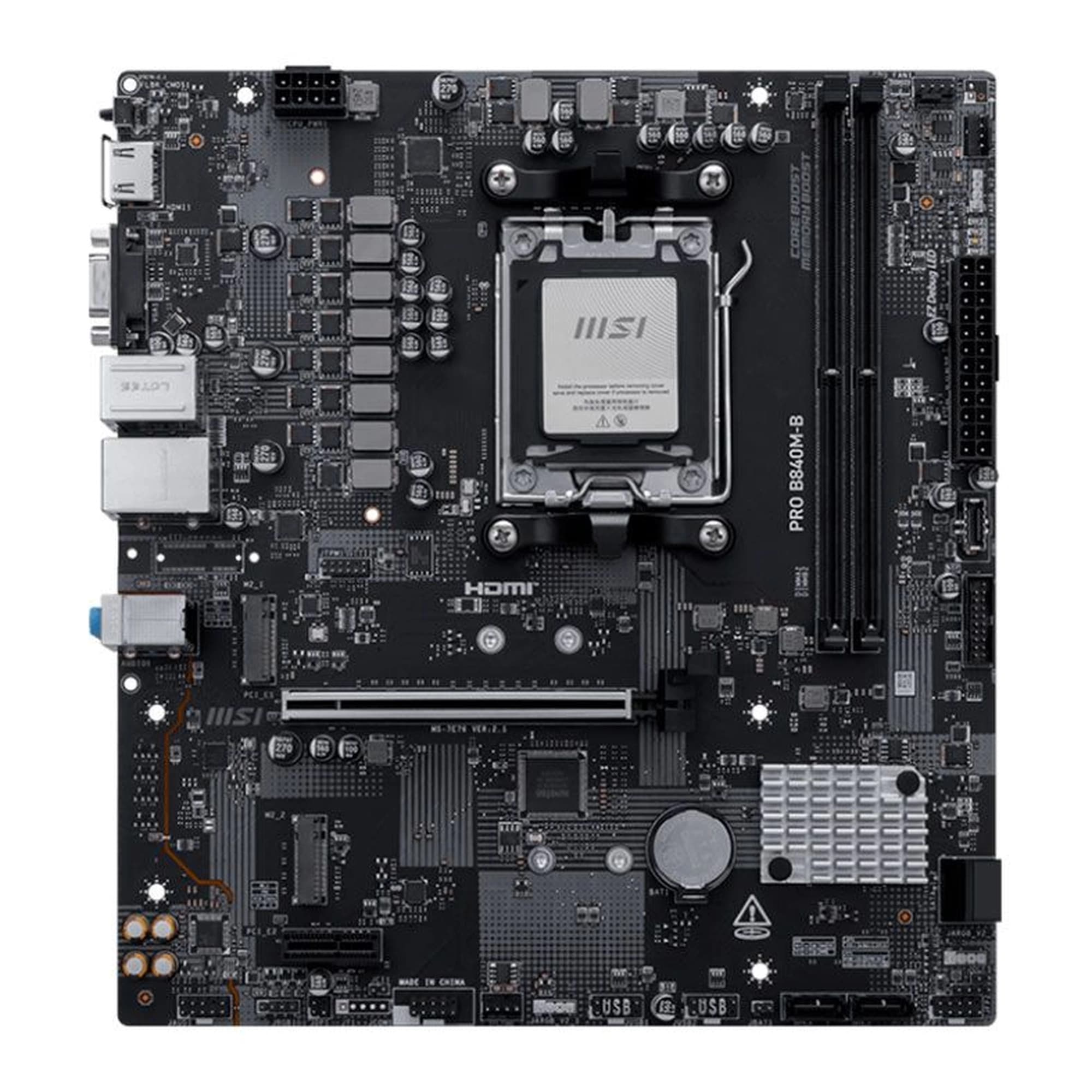

A MSI PRO B840M-B é uma placa-mãe mATX projetada para sistemas com processadores AMD Ryzen nas séries 7000, 8000 e 9000, usando soquete AM5. Ela conta com dois slots DDR5 (até 128 GB) suportando frequências de até 8000+ MT/s em overclock com perfis EXPO. Para expansão, oferece um slot PCIe 4.0 x16 e um PCIe 3.0 x1, além de duas entradas M.2 (uma delas PCIe 4.0 x4) e quatro portas SATA. A conectividade é reforçada por uma rede 2,5 GbE (Realtek 8125), saídas HDMI 2.1 e VGA para gráficos integrados, e uma porta USB-C frontal. Para alimentação e confiabilidade, há 6+2 fases de energia com suporte a tecnologias como Core Boost e EZ OC. O áudio é de 7.1 canais (Realtek ALC897), e há suporte a RAID para armazenamento. Essa placa é ideal para quem quer montar um PC compacto, estável e moderno, seja para estações de trabalho, criadores de conteúdo ou até gamers que não precisam de muitos slots de expansão.

Características:

Marca: MSI

Modelo: PRO B840M-B

Especificações:

Chipset: AMD B840

CPU: Compatível com processadores AMD Ryzen™ das séries 9000/8000/7000 para desktops

com soquete AM5.

Memória:

2 slots DDR5 UDIMM, capacidade máxima de memória de 128 GB.

Suporte para memória DDR5 8000 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s

 Frequência máxima de overclock dos processadores Ryzen™ Série 9000:

1DPC 1R: velocidade máxima de até 8000+ MT/s

1DPC 2R: velocidade máxima de até 7200+ MT/s.

Suporta AMD POR Speed ??e JEDEC Speed.

Suporta overclock de memória e AMD EXPO ™.

Suporta modo Dual-Channel.

Suporta memória não-ECC e sem buffer.

Suporta CUDIMM, somente no modo de bypass do driver de clock*.

O suporte a CUDIMM e a frequência de inicialização POR podem variar de acordo com a série da CPU, com overclock manual disponível após a inicialização. Algumas CPUs podem não inicializar, mas futuras atualizações da BIOS melhorarão a compatibilidade.

Os slots DIMM desta placa-mãe possuem travas de um lado só.

A compatibilidade de memória e as velocidades suportadas podem variar dependendo da configuração da CPU e da memória. Para obter informações detalhadas, consulte a Lista de Compatibilidade de Memória disponível na página de Suporte do produto ou visite

Gráficos integrados

1x HDMI™

Compatível com HDMI ™ 2.1, resolução máxima de 4K a 60Hz*

1x VGA

Compatível com VGA, resolução máxima de 2048x1536 a 50Hz, 2048x1280 a 60Hz, 1920x1200 a 60Hz*

*Disponível apenas em processadores com placa gráfica integrada. As especificações gráficas podem variar dependendo da CPU instalada.

Slot

1 slot PCI-E x16

1 slot PCI-E x1

PCI_E1 Gen PCIe 4.0 suporta até x16 (da CPU)

PCI_E2 Gen PCIe 3.0 suporta até x1 (do chipset)

Slot PCI_E1

Suporta PCIe 4.0 x16 (para processadores Ryzen™ série 9000/7000)

Suporta PCIe 4.0 x8 (para processadores Ryzen™ série 8700/8600/8400)

Suporta PCIe 4.0 x4 (para processadores Ryzen™ série 8500/8300)

Áudio Áudio de alta definição Realtek® ALC897

de 7.1 canais

Armazenar 2x M.2

M.2_1 Fonte (da CPU) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260

M.2_2 Fonte (da CPU) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260

4x SATA 6G

Slot M2_2

Suporta até PCIe 4.0 x4

Suporta até PCIe 4.0 x2 (Para processadores Ryzen™ série 8500/8300)

ATAQUE

Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA.

Suporta RAID 0 e RAID 1 para dispositivos de armazenamento M.2 NVMe.

USB

2 portas USB 2.0 (traseiras)

4 portas USB 2.0 (frontais)

4 portas USB 5Gbps Tipo A (traseiras)

2 portas USB 5Gbps Tipo A (frontais)

1 porta USB 5Gbps Tipo C (frontal)

LAN: Realtek ® 8125D 2.5G LAN

E/S interna

1 conector de alimentação (ATX_PWR)

1 conector de alimentação (CPU_PWR)

1 ventoinha da CPU

2 ventoinhas do sistema

2 conectores para painel frontal (JFP)

1 conector de intrusão no chassi

(JCI) 1 conector de áudio frontal (JAUD)

1 porta COM (JCOM)

3 conectores para LED RGB endereçável V2 (JARGB_V2)

1 conector para LED RGB (JRGB)

1 conector para pinos TPM (compatível com TPM 2.0)

4 portas USB 2.0

2 portas USB 5Gbps Tipo A

1 porta USB 5Gbps Tipo C

RECURSO DE LED

4 LEDs de depuração EZ,

1 LED de detecção de memória EZ.
